ZZYM型自力式套筒壓力調節減壓閥應用案例產品用途：
ZZY型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品最大特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種是工業設備中用氣體、液體及蒸汽介質減壓、穩壓(用于閥后調節)，或泄壓、穩壓(用于閥前調節)的自動控制。
ZZYM型自力式套筒壓力調節減壓閥應用案例作用原理：
1.調節閥主要有檢測執行機構、調壓閥、冷凝器與閥后接管等四部分組成，其結構(見圖一)。
圖一a、用于控制閥后壓力調壓閥，閥的作用方式為壓閉型。其原理如下:介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器(介質為蒸汽時使用)冷卻后,被引入執行機構作用于膜片，上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片，上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如閥后壓力降低，作用在膜片上的減小，由于彈簧的反作用力，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。
圖-b.用于控制閥前壓力的調壓閥，閥的作用方式為壓開型。其原理如下:介質由箭頭方向流入閥體，另一路經冷凝器(介質為蒸汽時使用)冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片.上的力增加，壓縮彈簧，帶動調芯，使閥門開啟度增大，直到閥前壓力下降到設定值為止。同理，如閥前壓力降低，作用于膜片.上的力減少，由于彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥前壓力上升到設定值為止。
2、壓力調節范圍確定
壓力調節范圍分段，見主要參數及性能指標表，控制壓力應盡量選取在調節范圍中間值附近(見表一)。
3、閥后壓力調節閥，其閥前壓力與閥后壓力的關系自力式調節閥本身是一個調節系統，閥本身又有-定的壓降要求，對閥后壓力調節閥(B型)，為保證閥后壓力在-定范圍內，其閥前壓力必須達到一定值，其要求可參見表二。

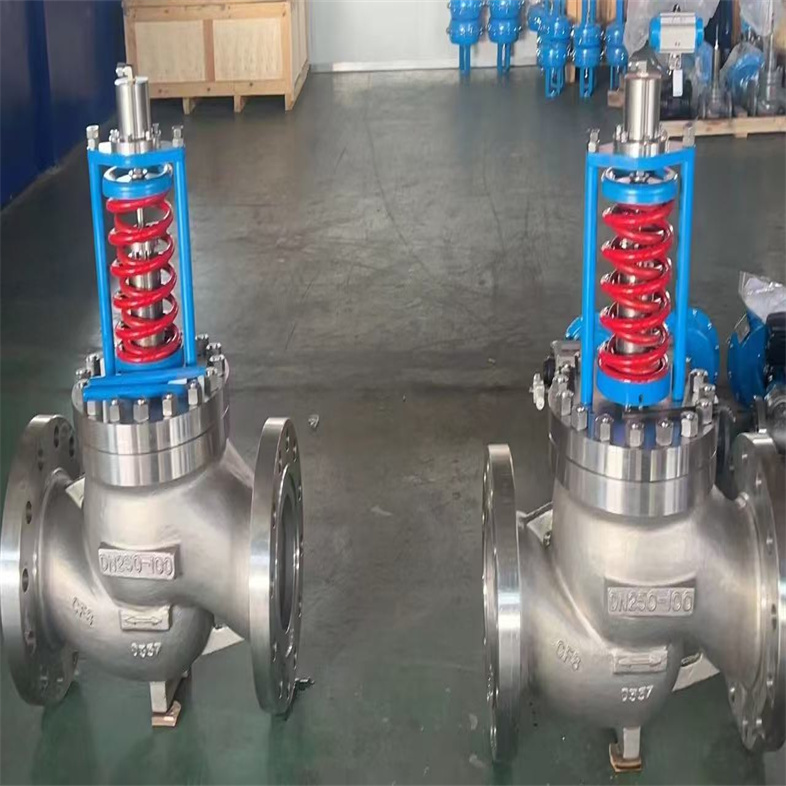

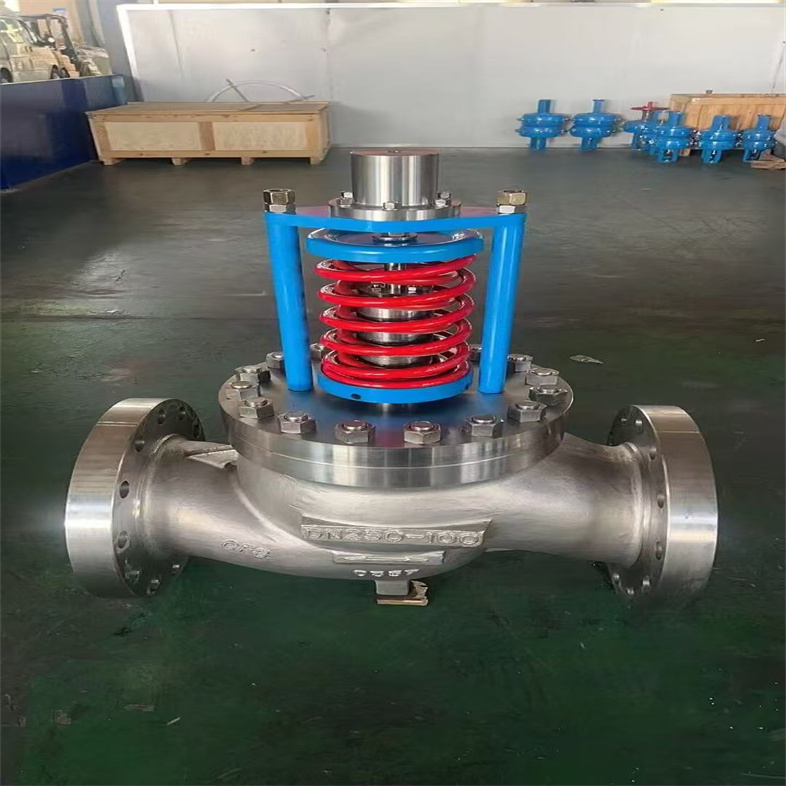

ZZYM型自力式套筒壓力調節減壓閥應用案例
| 序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 | 單 價 （元） | 金 額 （元） | 閥體材質 及其它 |
| 3 | 減壓閥 | 自力式減壓閥ZZYP-64P PN64 DN100 介質：常溫空氣 球閥法蘭面FM面，配套管路上法蘭面M面 進口壓力 3-5MPA,出口壓力2-3.5MPA 對角螺絲孔中心距200MM 8個螺絲孔，螺絲孔大小25MM | 臺 | 1 | 閥體304不銹鋼，內件304不銹鋼 |
自力式減壓閥技術參數
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允許壓差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
| PN40 | 2.0 | |||||||||||||
| 閥蓋形式 | 標準型-17～+300℃、高溫型+300℃～+450℃ | |||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
| 閥芯形式 | 單座、套筒型閥芯 | |||||||||||||
| 流量特性 | 線性 | |||||||||||||
自力式減壓閥執行器參數
| 有效面積(cm ) | 32※ | 80 | 250 | 630 |
| 壓力設定范圍(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 保證壓力閥正常工作的 .小壓差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允許上下膜室之間.大壓差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 | |||
| 控制管線、接頭 | 銅管或鋼管10×1； 卡套式接頭：R1/4" | |||
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。
自力式減壓閥性能指標
| 設定值偏差 | ±8% | |||
| 允許泄露量 (在規定實驗條件下) | 硬密封 | 4×0.01%閥額定容量 | ||
| 軟密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||
自力式減壓閥工作溫度
| 公稱通徑 | 15～125mm | 150～250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長件≤200℃ | ||
| 冷卻罐和散熱片≤350℃ ※ | 冷卻罐和加長件≤300℃ ※ | ||
| 軟密封 | ≤150℃ | ||
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。
自力式減壓閥零件材料
| 材料代號 | C（WCB） | P（304） | R（316） | |
| 主要 零件 | 閥體 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
| 膜蓋 | A3、A4鋼涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 彈簧 | 60Si2Mn | |||
| 導向套 | HPb59-1 | |||

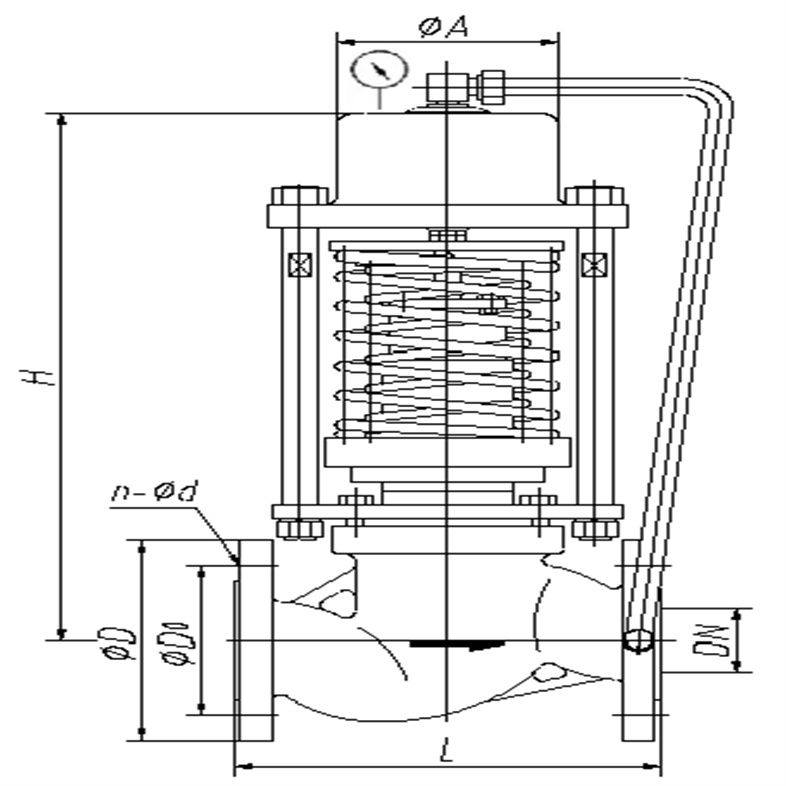

自力式減壓閥主要外形尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法蘭接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法蘭端間距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 壓力調節范圍(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 大約重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 導壓管接口螺紋 | M16X1.5 | ||||||||||||||
安裝時，注意以下幾點:
(1)冷凝器必須高于調壓閥的執行機構而低于閥后(閥后調壓閥)或閥前(閥前調壓閥)接管，以保證冷凝器內充滿冷凝液。
(2)取壓點應取在離調壓閥適當?shù)奈恢?，閥前調壓閥應大于2倍管道直徑，閥后調壓閥應大于6倍管道直徑。
(3)為便于現場維修及操作，調壓閥四周應留有適當空間，閥前后應設置截止閥與旁路手動閥，如圖五所示。
(4)調壓閥口徑過大(DN>100時)，應有固定支架。
(5)介質流動方向與閥體.上箭頭指向一致，前后管道中心應對準調壓閥兩法蘭中心，避免閥體受過大的應力。
(6)閥前應設置過濾器以防止介質中雜質堵塞。
(7)調節閥應安裝在環境溫度不超過-25C~55C的場合。
2、ZZYM型自力式套筒壓力調節減壓閥應用案例使用
在常溫下使用氣體或低粘度液體場合時的操作程序: (參見圖三 )
(1)緩慢開啟閥前后截止閥。
(2)擰松排氣塞，直至氣體或液體從執行機構溢出為止。
(3) 然后重新擰緊排氣塞，調壓閥即可工作。所需壓力值的大小可通過壓力調節盤的調整而得到，調整時，注意觀察壓力表示值，動作應緩慢，不得使閥桿跟著轉動。
使用蒸汽場合時的操作程序: ( 參見圖四)
(1)從冷凝器上擰下注液口螺釘。
(2)擰松執行機構排氣塞。
(3)使用漏頭通過注液口加水直至排汽孔流出為止。
(4)擰緊排氣塞，繼續注水直至溢出注液口。
(5)擰緊注液口螺釘。
(6)緩慢開啟調壓閥前后截止閥。
(7)調整壓力調節盤，并觀察壓力表示值達到要求為止。
3、ZZYM型自力式套筒壓力調節減壓閥應用案例維修
調節閥投入運行后，一般維護工作量很小，平時只要觀察閥前、閥后壓力示值是否符合工藝所需值要求即可。另外，觀察填料函與執行機構是否滲漏，若滲漏應擰緊或更換填料及膜片。
