ZZYP自力式高溫蒸汽壓力調節閥選型分析
ZZYP自力式蒸汽調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式蒸汽調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

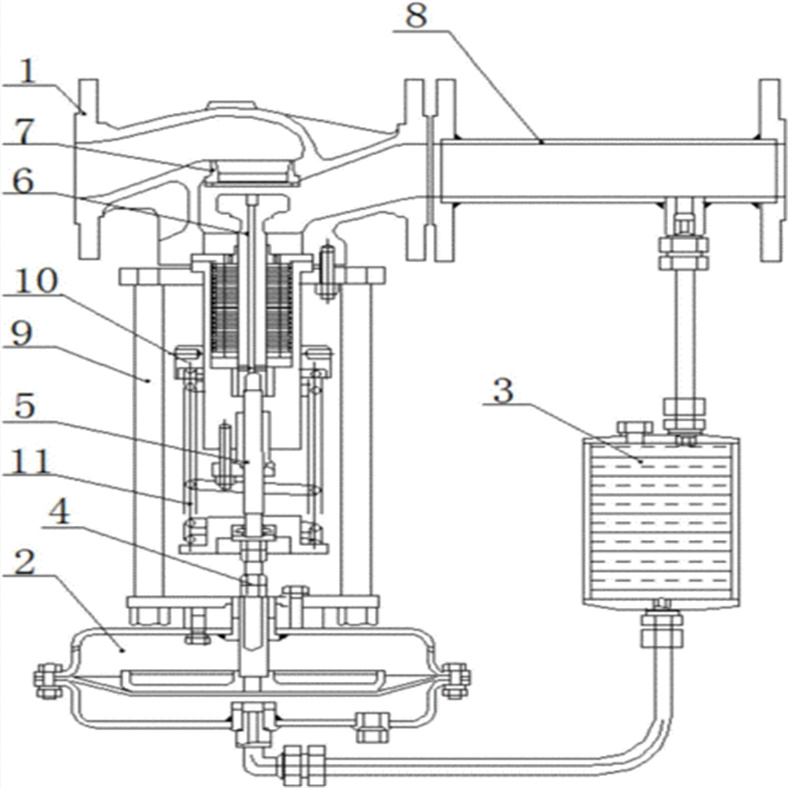

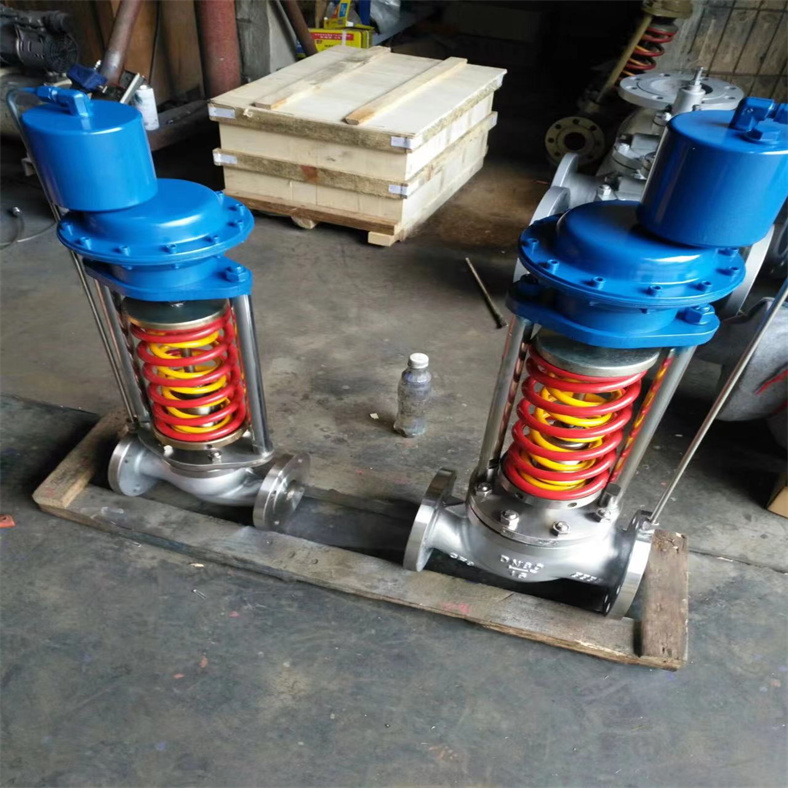

ZZYP自力式高溫蒸汽壓力調節閥選型分析產品結構
ZZYP自力式蒸汽調節閥系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。自力式調節閥是一種無需外部能源，依靠被測介質自身壓力、溫度或流量變化，按預先設定值進行自動調節的控制裝置，具有節能、結構簡單、維護方便等優點，廣泛應用于多個工業和民用領域。以下是其典型應用場景及選型標準的詳細介紹。
一、ZZYP自力式高溫蒸汽壓力調節閥選型分析典型應用場景
石油化工行業
在石油煉制、化工合成過程中，自力式調節閥用于控制管道內介質的壓力、溫度和流量，確保反應釜、塔器等設備穩定運行。例如，催化裂化裝置中，自力式壓力調節閥可維持分餾塔頂壓力穩定，避免壓力波動導致產品質量不合格。
酸堿等腐蝕性介質輸送管道中，采用耐腐蝕材料（如哈氏合金、聚四氟乙烯）的自力式調節閥，能在強腐蝕環境下實現流量自動調節，減少人工干預。
電力行業
火力發電廠的蒸汽系統、冷卻水系統是自力式調節閥的核心應用場景。鍋爐給水系統中，自力式壓力調節閥可穩定給水壓力，防止管道破裂或影響鍋爐效率。
汽輪機凝汽器的冷卻水回路中，自力式溫度調節閥通過感知循環水溫度，自動調節閥門開度，保證凝汽器真空度，提升機組發電效率。
冶金行業
鋼鐵、有色金屬冶煉過程中，高溫、高壓介質（如高爐煤氣、蒸汽）需精準控制。自力式調節閥可用于高爐熱風爐的助燃空氣壓力調節，確保燃料充分燃燒，降低能耗。
煉鋼轉爐的氧氣流量控制中，自力式調節閥通過自動調節氧氣壓力和流量，穩定煉鋼節奏，提高鋼水質量。
天然氣與燃?xì)庀到y(tǒng)
城市燃?xì)廨斉洹⒐I(yè)燃?xì)夤?yīng)中，自力式壓力調節閥是保障系統安全的關鍵設備。城市燃?xì)忾T站中，自力式減壓閥將高壓管輸天然氣減壓至中壓，再分配至下游管網，確保用戶用氣壓力穩定。
工業窯爐的燃?xì)夤?yīng)管道中，自力式流量調節閥可根據窯爐溫度需求，自動調節燃?xì)饬髁浚苊鉅t溫不穩定。
環保與水處理
污水處理廠的曝氣系統中，自力式壓力調節閥可穩定曝氣風機的出口壓力，保證生化池內溶解氧濃度達標，促進微生物降解污染物。
廢氣脫硫塔的循環漿液管道中，自力式流量調節閥通過調節漿液流量，確保脫硫效率穩定在90%以上，滿足環保排放標準。
二、ZZYP自力式高溫蒸汽壓力調節閥選型分析選型標準
（一）閥門類型選擇
結構形式
根據被調介質的性質（如溫度、壓力、流動性、腐蝕性）選擇單座閥、雙座閥或套筒閥。例如，腐蝕性介質宜選用耐腐蝕材料的閥體和閥內組件。
自力式調節閥有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構，執行機構有薄膜式、活塞式兩種，作用型式包括減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。
流量特性
根據實際流量要求選擇等百分比特性、線性特性或快開特性。等百分比閥適用于負荷變化幅度大的場合，直線閥在小開度時調節過于靈敏，易振蕩，在大開度時調節作用微弱。
（二）關鍵參數確定
口徑與流量系數
根據被調介質的流量和壓力選擇閥門口徑，并通過計算流量系數Kv值確定額定流量系數Kvs。若Kvs過大，調節閥常工作在小開度，影響控制質量；若Kvs過小，閥門超負荷運行，易出現事故。
流量系數Kv反映流體通過調節閥的能力，額定流量系數Kvs定義為：在閥兩端壓差為100kPa、流體密度為1g/cm3時，額定行程時流經調節閥的流量（以m3/h或t/h計）。
壓力設定范圍
根據工藝要求確定壓力設定范圍，自力式壓力調節閥的壓力設定范圍通常為0.005～10MPa，需確保最大工作壓差小于閥的允許壓差。
自力式調節閥的允許壓差較普通調節閥小，DN80以下的閥允許壓差最高為2.0MPa（PN4.0MPa時），而普通氣動控制閥最高可達6.4MPa。
（三）材質與附加功能
材質選擇
閥體和閥蓋可選擇灰鑄鐵、球墨鑄鐵、鑄鋼及鑄不銹鋼等材料，閥內組件一般用不銹鋼材料制造。需根據介質溫度、壓力、腐蝕性選擇合適材質，在滿足安全可靠的前提下，盡量選擇便宜、易得的材料。
密封面堆焊材料根據介質特性可選鈷基硬質合金（STL）或聚四氟乙烯（PTFE）。
附加功能
根據實際需要選擇溫度補償、壓力補償、流量控制等附加功能。例如，高黏度介質可選用重錘平衡自力式壓力調節閥，溫度變化劇烈的場合需在控制管線安裝隔離罐或散熱片。
ZZYP自力式高溫蒸汽壓力調節閥選型分析
ZZYP自力式蒸汽調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式蒸汽調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。
產品結構
ZZYP自力式蒸汽調節閥系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。
ZZYP自力式高溫蒸汽壓力調節閥選型分析產品特點
（1）自力式蒸汽調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制精確。
ZZYP自力式高溫蒸汽壓力調節閥選型分析技術參數
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允許壓差 | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
PN40 | 2.0 | |||||||||||||
閥蓋形式 | 標準型-17～+300℃、高溫型+300℃～+450℃ | |||||||||||||
壓蓋型式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
閥芯形式 | 單座、套筒型閥芯 | |||||||||||||
流量特性 | 線性 | |||||||||||||
執行器參數
有效面積(cm ) | 32※ | 80 | 250 | 630 |
壓力設定范圍(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
保證壓力閥正常工作的 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
允許上下膜室之間最大壓差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
材料 | 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 | |||
控制管線、接頭 | 銅管或鋼管10×1； 卡套式接頭：R1/4" | |||
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。
性能指標
設定值偏差 | ±8% | |||
允許泄露量 | 硬密封 | 4×0.01%閥額定容量 | ||
軟密封 | DN15～50 | DN65～125 | DN150～250 | |
10氣泡/min | 20氣泡/min | 40氣泡/min | ||
工作溫度
公稱通徑 | 15～125mm | 150～250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷卻罐≤200℃ | 冷卻罐和加長件≤200℃ | ||
冷卻罐和散熱片≤350℃ ※ | 冷卻罐和加長件≤300℃ ※ | ||
軟密封 | ≤150℃ | ||
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。
ZZYP自力式高溫蒸汽壓力調節閥選型分析零件材料
材料代號 | C（WCB） | P（304） | R（316） | |
主要 | 閥體 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
膜蓋 | A3、A4鋼涂四氟乙烯 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
彈簧 | 60Si2Mn | |||
導向套 | HPb59-1 | |||

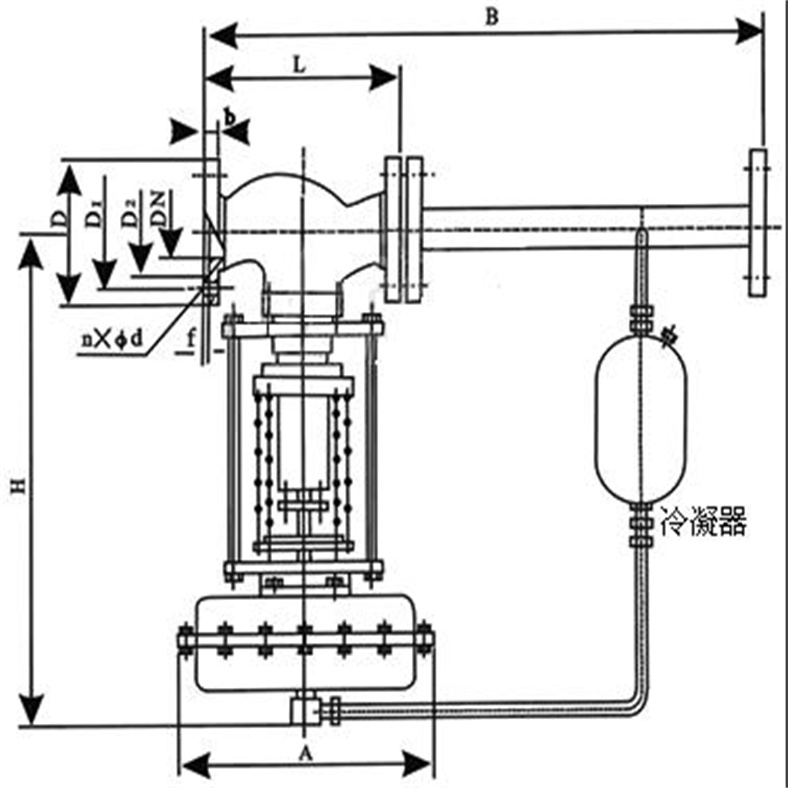

外形結構圖
ZZYP自力式高溫蒸汽壓力調節閥選型分析主要外形尺寸
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法蘭接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法蘭端間距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
壓力調節范圍(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
大約重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
導壓管接口螺紋 | M16X1.5 | ||||||||||||||
（四）ZZYP自力式高溫蒸汽壓力調節閥選型分析安裝與維護要求
安裝條件
取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。自力式閥根據計算通徑可以小于管道直徑，而截止閥、切斷球閥、旁通閥、過濾器則不能小于管道直徑。
安裝時需確保閥前直管段長度≥10倍管道直徑，閥后直管段≥5倍管道直徑，以保證調節精度。
維護要求
投入運行后，維護工作較少，平時只需觀察閥前、閥后壓力示值是否符合工藝要求，以及填料函與執行機構是否滲漏。若滲漏，需擰緊或更換填料及膜片。
三、ZZYP自力式高溫蒸汽壓力調節閥選型分析結論
自力式調節閥憑借無需外部能源、結構簡單、維護方便等優勢，廣泛應用于石油化工、電力、冶金、環保、暖通空調、民用熱水與供暖、氫能與新能源、半導體與精密制造等領域。其核心價值在于適用于工況穩定、對成本敏感或不便接入外部能源的場景。未來，隨著智能化技術的融合，自力式調節閥在制造、新能源等領域的應用將進一步深化，同時對耐工況（高溫、高壓、強腐蝕）的定制化需求也將持續增長。

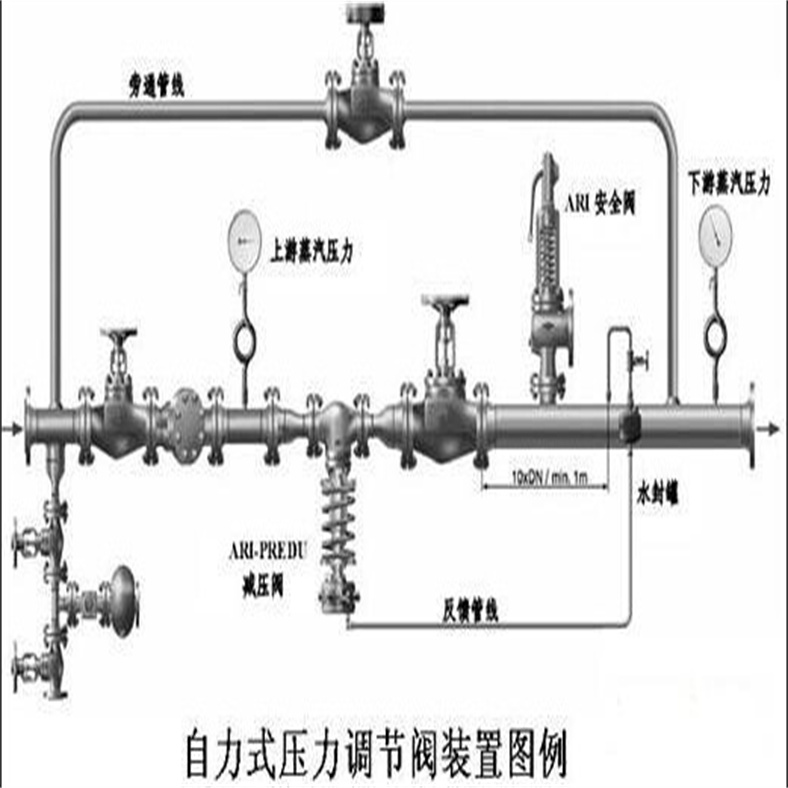

1) 取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。
(2) 自力式閥根據計算通徑可以小于管道直徑，而截止閥、切斷球閥、旁通閥、過濾器則不能小于管道直徑。
(3)閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝。
(4)為便于現場維修及操作，調壓閥四周應留有適當空間。
(5)當介質為潔凈氣體或液體時，閥前過濾器可不安裝。
(6)調壓閥通徑過大(DN≥100 時)，應有固定支架。
(7)當確認介質很潔凈時，件3可不安裝。
(8)位置實在不允許時，旁通閥(手動)可以省略(我們不推薦) 。
(9)閥組后根據需要用戶可選配止回閥、安全閥等。

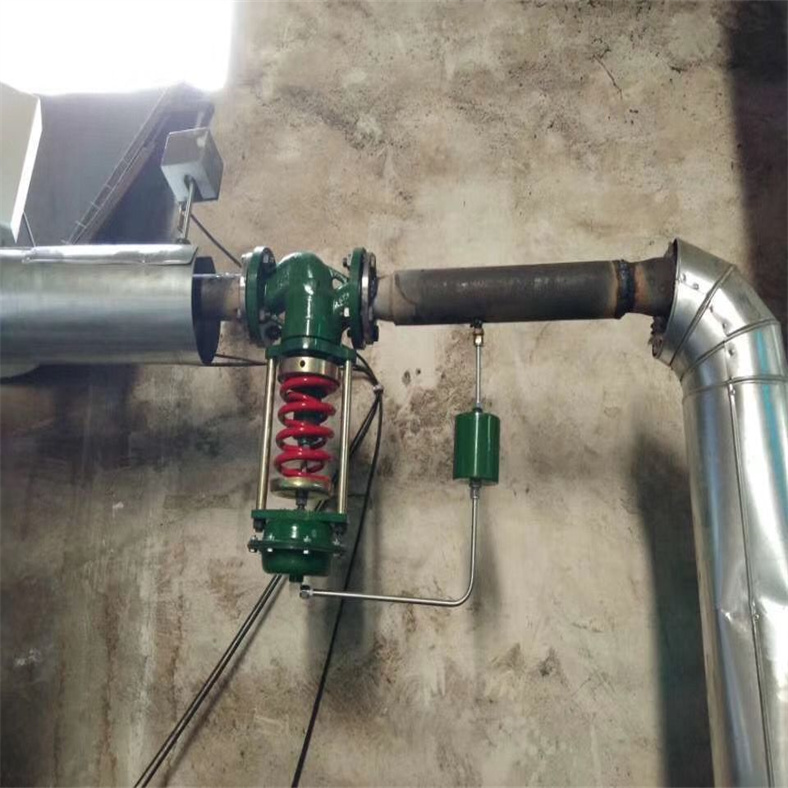

(10)閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上，冷凝器(蒸汽用自力式)應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約 3個月灌水一次。
